Le format Wiegand 26 bits est l'un des standards les plus largement utilisés pour les systèmes de contrôle d'accès, en particulier dans les installations existantes.
Il s'agit d'un format ouvert, ce qui signifie que toute organisation peut le mettre en œuvre et l'utiliser, et que plusieurs fabricants produisent des cartes compatibles avec ce système.
Qu'est-ce que le format Wiegand standard 26 bits ?
À la base, le format Wiegand 26 bits est une méthode d'encodage de données binaires permettant d'identifier des individus via des cartes d'accès, des porte-clés ou d'autres dispositifs.
Le terme « bit » désigne la plus petite unité de données, soit un 0 soit un 1, qui compose le code numérique stocké sur ces cartes. Le format suit une conception structurée dans laquelle les données sont réparties en trois composantes principales :
- Bits : les premier et dernier bits de la séquence de 26 bits sont des bits de parité. Ils servent au contrôle d'erreurs pour garantir que les données sont transmises correctement, mais ils ne contribuent pas au numéro d'identification unique de la carte.
- Code d'installation : Les bits deux à neuf (8 bits au total) représentent le code d'installation ou le code de site. Ce code identifie l'emplacement ou l'organisation spécifique qui a émis la carte. Le code d'installation peut aller de 0 à 255, permettant 256 codes d'installation uniques.
- Numéro de carte : Les bits dix à vingt-cinq (16 bits) stockent le numéro d'identification attribué au titulaire de la carte. Ce numéro peut aller de 0 à 65 535, ce qui signifie qu'il peut y avoir plus de 65 000 titulaires de carte uniques par installation.
Les 24 bits de données peuvent représenter 16 777 216 paires code d'installation/numéro de carte : 256 × 65 536. Il s'agit d'une capacité mathématique, et non d'une garantie d'unicité des identifiants émis ; les systèmes peuvent réserver des valeurs telles que zéro.
Comment fonctionne le format Wiegand 26 bits ?

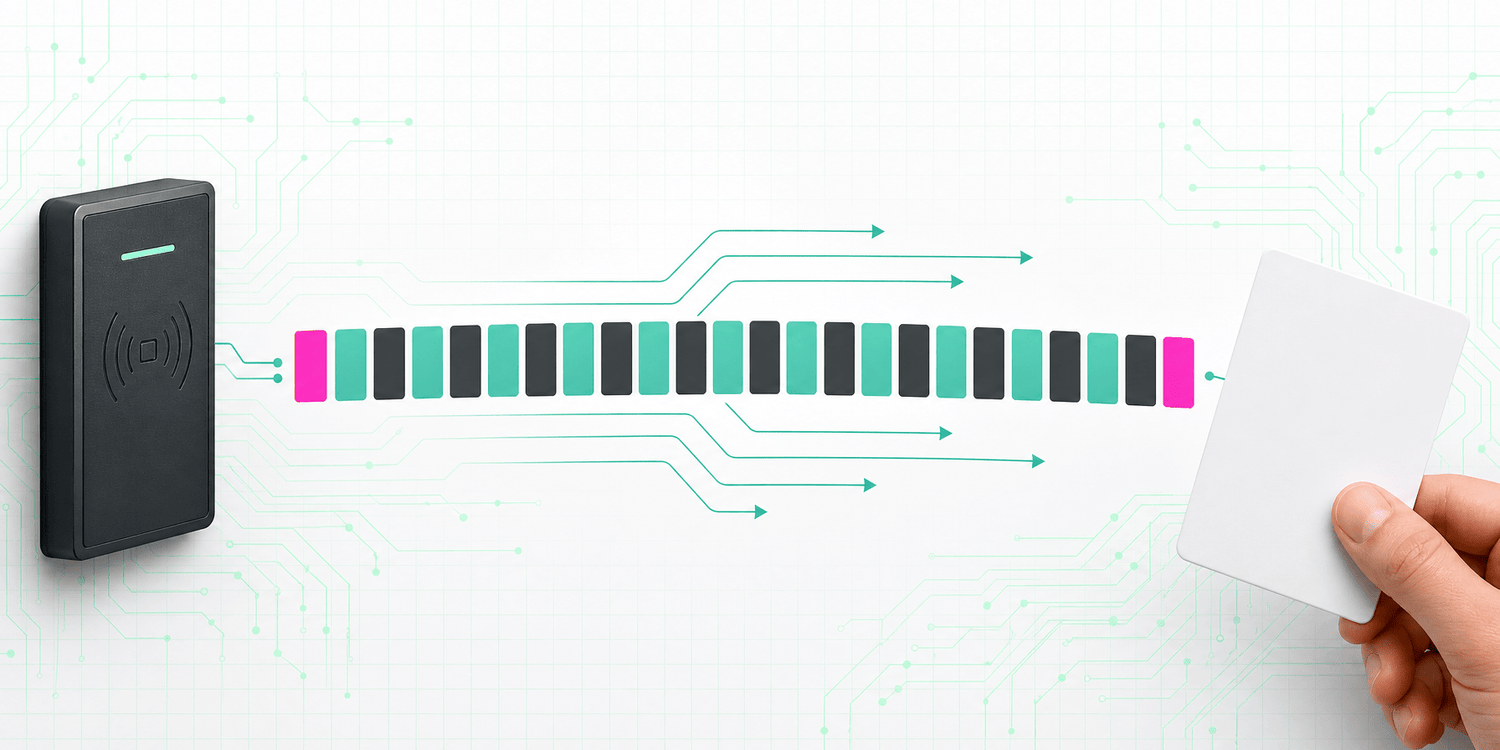

Une carte RFID communique sans fil avec un lecteur compatible. D0, D1 et la masse font partie de la connexion Wiegand entre le lecteur et le contrôleur ; ce ne sont pas des fils à l'intérieur d'une carte RFID.
Le lecteur envoie des impulsions sur D0 pour la valeur binaire 0 et sur D1 pour la valeur binaire 1. Le contrôleur interprète la disposition des bits configurée et applique les autorisations d'accès ; la parité assure une vérification des erreurs, et non un chiffrement.
Pourquoi le format Wiegand 26 bits est-il encore utilisé dans le contrôle d'accès ?
Le format H10301 reste utile lorsqu'un contrôleur existant prend en charge ce format et que sa capacité de numérotation répond aux exigences du site. Confirmez la technologie du lecteur et la configuration du contrôleur avant de commander des cartes.
Un numéro 26 bits ne définit ni la fréquence de la carte ni ses fonctions de sécurité. Le câblage hérité des lecteurs Wiegand ne fournit pas de transport chiffré; le protocole OSDP de la SIA prend en charge un canal sécurisé entre le lecteur et le contrôleur lorsqu'il est correctement configuré.
OSDP est un protocole de communication entre le lecteur et le contrôleur, et non un format de numéro de carte de remplacement. Vous devez évaluer séparément la sécurité des badges et le câblage du lecteur.
Carte prox GRATUITE au format Wiegand H10301 26 bits
Vous en avez assez de payer le prix fort pour des cartes de proximité de marque ?
Nos cartes de proximité au format H10301 sont une option pour les systèmes compatibles. Testez un échantillon avec votre lecteur et votre contrôleur avant de choisir une quantité plus importante.
Nous vous offrons la possibilité de les essayer GRATUITEMENT.
Comment savoir si votre système utilise le format Wiegand 26 bits
Pour déterminer si votre système de contrôle d'accès ou votre carte utilise le format Wiegand 26 bits :
Consultez la documentation
Le plus simple est de consulter la documentation du système ou de la carte, qui contient souvent des détails sur le format de carte, le code de site et la plage de cartes.
Recherchez l'identifiant H10301
Le H10301 format est un nom courant pour le format Wiegand 26 bits. S’il est indiqué sur l’emballage de votre carte ou dans votre système, cela confirme que le format est utilisé.
Consultez votre fournisseur de contrôle d’accès
Si vous n’êtes pas sûr du format, contactez votre fournisseur de contrôle d’accès. Il peut généralement confirmer le format de la carte en fonction de l’équipement et de la configuration du système.
Utilisez un lecteur de cartes
Utilisez un lecteur compatible avec la technologie d’identification et capable de fournir les données requises. Une lecture 26 bits seule ne prouve pas H10301 ; vérifiez le champ du code de site, le champ du numéro de carte et la structure de parité par rapport à la configuration du système.
Pour la structure de numérotation, consultez le guide HID Comprendre les formats de données de carte et notre comparatif H10301, H10302 et H10304.
