Kan UHF RFID opdage en ishockeypuck tæt på et net?

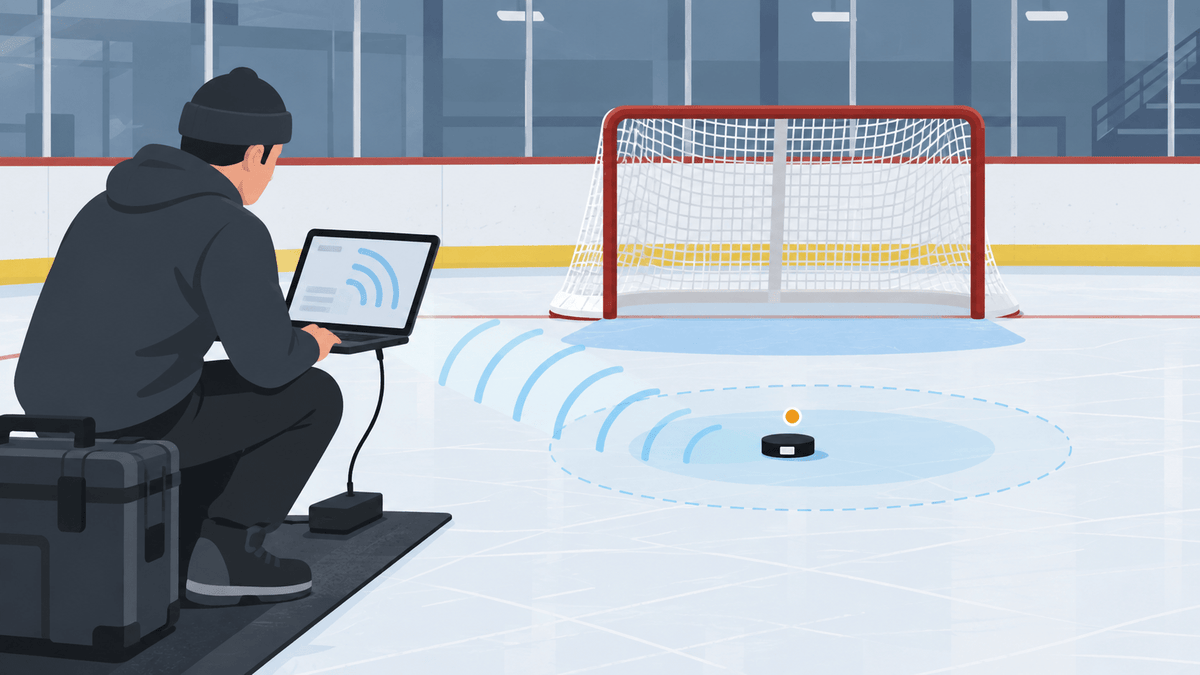

Ja, du kan bruge passiv UHF RFID til at registrere en hockeypuck med tag i en planlagt læserzone nær et mål. Læseren opfanger tagets Electronic Product Code, eller EPC, og softwaren afgør, om den registrering skal udløse oplevelsen.
Denne opsætning fungerer bedst, når oplevelsen har brug for en simpel hændelse som “pucken kom ind i det ønskede område.” Den fortæller dig ikke puckens nøjagtige position på isen.
Når kunder spørger os om usædvanlige RFID-interaktioner, starter vi med hændelsen. Et puslespil, der reagerer nær et mål, har brug for en strammere zone end et system, der kun kontrollerer, om pucken befinder sig et sted i et rum.
Pucken, taget, isen, målet, læserantennen, personer og software påvirker alle resultatet. Test dem sammen, før du bygger hele oplevelsen op omkring én læsning på et bord.
RFID-detektionszone eller realtidslokalisering – hvilken har du brug for?
Brug en detektionszone, når oplevelsen har brug for en ja/nej-udløser nær målet. Vælg en anden lokaliseringsteknologi, når du har brug for løbende koordinater, bevægelsesbaner eller en præcis afgørelse ved mållinjen.
| Påkrævet resultat | Hvad passiv UHF RFID kan understøtte | Vigtigste begrænsning |
|---|---|---|
| Registrer en puck med tag i et defineret område | En læser kan opfange puckens EPC inden for en planlagt zone | Zonen kan strække sig ud over den synlige grænse |
| Registrer bevægelse gennem et kontrolleret punkt | Antenneplacering og softwaretiming kan understøtte en passagehændelse | Retning og timing skal kvalificeres |
| Spore puckens nøjagtige koordinater løbende | Passiv UHF alene giver ikke præcise koordinater | Brug et specialbygget lokaliseringssystem |
En unik EPC fortæller softwaren, hvilken puck der svarede. Det beviser ikke, at pucken krydsede en præcis linje.
The GS1 System Architecture beskriver passive UHF-tags som enheder, der modtager strøm fra en læser og returnerer data via backscatter. I praksis betyder det, at læseren og antennen skaber zonen, der forsyner taggen med strøm og registrerer den.
Hvor kan du placere et RFID-tag på en hockeypuck?
Placer RFID-tagget, hvor det forbliver beskyttet, ikke ændrer den tilsigtede puckbevægelse og stadig har en tilstrækkeligt klar radiostil til antennen. Den rigtige placering afhænger af puckens design, og om projektet tillader nogen form for fysisk ændring.
En beskyttet overfladeetiket giver den enkleste prototypevej. En specialfremstillet fordybning kan skjule tagget bedre, men puckdesigneren skal gennemgå dets balance, styrke og stødadfærd.
Et internt tag kan se renere ud, men materialet omkring det kan blokere eller svække signalet. Undlad at skære i eller bore i en puck, der opfylder reglerne, uden godkendelse fra produkt- eller oplevelsesdesigneren.
Kontrollér disse punkter for hver placering:
- Glider, snurrer og stopper pucken stadig som tilsigtet?
- Kan tagget modstå slitage og normal håndtering?
- Registrerer læseren begge sider og flere puckvinkler?
- Kan personalet udskifte tagget uden at genopbygge rekvisitten?
- Forbliver placeringen skjult, hvis oplevelsen kræver det?
Hvilke UHF RFID-tags passer til en våd eller iset hockeyoplevelse?
Vi anbefaler at starte med vores PET4015 Waterproof Printable UHF RFID Label når pucken tilbyder en passende beskyttet ikke-metalposition. Dens vandtætte PET-konstruktion giver prototypen et bedre udgangspunkt omkring is og fugt end en ubeskyttet inlay i papirstil.
PET4015 måler 43 mm × 18 mm. Dets klæbende format kan hjælpe på en buet overflade, men den komplette puck-placering skal stadig testes for stød, slitage, frostforhold og vandeksponering.
Vores PET4015-label har en referencelæseafstand på op til 6 m, afhængigt af læseren og miljøet. Det tal forudsiger ikke størrelsen af en brugbar detektionszone nær is, personer og en metalmålramme.
Når plads betyder mere end indbygget fugtbeskyttelse, sammenlign vores H2515 Ultra-Small UHF RFID Tag eller M30 Ultra-Small UHF RFID Wet Inlay. H2515 måler 25 mm × 15 mm, mens M30 bruger et rundt format på 30 mm.
Behandl ikke H2515 eller M30 som vandtætte ud fra den nuværende produktevidens. Hvis pucken udsætter en af mulighederne for vand eller is, har prototypen brug for en separat beskyttende konstruktion, der ikke blokerer radiosignalet.
Vi kan også sammenligne den større H47U-inlay som benchmark for læseydelse, når størrelse og skjul tillader det. Det er ikke vores foretrukne svar til våde omgivelser til den færdige puck.
Hvordan påvirker is, vand, personer og nettet RFID-læsninger?
Vandholdige materialer, mennesker, metaldele, tag-vinkel og antenneposition kan mindske eller flytte en UHF RFID-detektionszone. En puck, der læses på et tørt bord, kan opføre sig anderledes på is ved siden af en målramme og bevægende spillere.
Metalstængerne kan reflektere UHF-energi. Mennesker kan absorbere en del af signalet, og vand eller våde materialer kan forstemme nogle tag-placeringer.
Puckens orientering tilføjer endnu en variabel. Test pucken fladt, vippet, bevægende, stoppet og vendt, så oplevelsen ikke afhænger af én ideel vinkel.
Den RAIN RFID feltguide anbefaler at kvalificere tags og læsere i det tilsigtede miljø. Den forklarer også, hvorfor vand, metal, mennesker, frekvens og orientering betyder noget under systemdesign.
Hvor skal du placere læserantennen nær ishockeymålet?
Ret læserantennen mod den mindste praktiske målzone. Flyt eller afskærm antennen, når den fanger pucke for tidligt eller uden for det tilsigtede område.
Mulige prototypepositioner inkluderer bag målet, ved siden af stangen, over hovedet eller under en specialbygget overflade. Hver position ændrer zonens form, kabelføring, beskyttelsesbehov og risikoen for at læse nærliggende pucke.
Start ikke med maksimal læsereffekt. Mere effekt kan få systemet til at registrere tags uden for det nyttige område.
Kortlæg trigger-grænsen, før du placerer hardware. Beskyt derefter antennen og kablerne mod pucke, skøjter, spillere, vand, rengøring og normal aktivitet på stedet.
Bekræft læserens godkendte regionale UHF-frekvens, før den tages i brug. GS1 EPC UHF Gen2-standarden definerer den fælles passive UHF-læser-tag-protokol i 860–930 MHz-området, mens hver region styrer, hvilken del læsere må bruge.
Hvordan udløser en RFID-læsning det interaktive puslespil?
Læseren sender puckens EPC til applikationen, og softwaren afgør, om den identitet og læsehændelse skal udløse puslespillet. Hold den første arbejdsgang enkel, før der tilføjes spilregler.
- Indkod eller bekræft én unik EPC på hvert puck-tag.
- Registrer EPC'en på den korrekte puck-post.
- Læs tagget gennem den planlagte antenne.
- Filtrer hændelsen efter antenne, tid og tilladt EPC.
- Udløs lys, lyd, point eller næste trin i puslespillet.
- Tilføj en kort nulstillingsregel, så gentagne læsninger ikke udløser handlingen konstant.
Den præcise forbindelse afhænger af læserens softwareudviklingskit, API eller outputformat. Bekræft læserunderstøttelse, applikationsplatform, netværksforbindelse og acceptabel forsinkelse, før det endelige hardware vælges.
En normal EPC-inventarlæsning kan bevise, at læseren ser pucken. Den beviser ikke, at spilsoftwaren kan modtage, filtrere og handle på den læsning.
Kan læseren skelne én puck fra flere pucks?
Ja, unikke EPC'er gør det muligt for softwaren at skelne taggede pucks. Placering af læser og softwarefiltre afgør stadig, hvilke puck-læsninger der tæller som den tilsigtede hændelse.
Start med én puck inde i zonen. Tilføj derefter en anden puck nær grænsen og stationære pucke uden for målområdet.
Registrer fem typer adfærd:
- den tilsigtede puck aflæses inde i zonen;
- den tilsigtede puck aflæses for tidligt;
- den tilsigtede puck aflæses ikke;
- en anden puck aflæses uden for zonen;
- gentagne aflæsninger udløser den samme handling mere end én gang.
Brug kun tidsregler, efter at den fysiske aflæsningszone fungerer godt. Software kan ikke fuldt ud korrigere en antenne, der aflæser halvdelen af ishockeybanen.
En praktisk RFID-pilot til detektion af hockeypucke
Test den komplette arbejdsgang for puck, is, net, antenne, læser og software, før du bygger den endelige oplevelse. Ændr én variabel ad gangen, så du kan se, hvad der forbedrer eller forringer resultatet.
- Tegn det præcise område, der skal udløse interaktionen.
- Vælg repræsentative puckdesigns og tagpositioner.
- Tildel og verificér én unik EPC for hver prøve.
- Etabler en tør basislinje med kort rækkevidde væk fra målet.
- Tilføj målstrukturen, og gentag aflæsningerne.
- Tilføj is, fugt og normale puckvinkler.
- Bevæg pucken gennem zonen med realistiske hastigheder.
- Tilføj personer og andre taggede pucke omkring grænsen.
- Forbind læserens output til én enkel softwareudløser.
- Gentag normale stød og håndtering, og inspicér derefter tagget og pucken.
Definér godkendelsesreglerne før piloten. Systemet skal genkende den tilsigtede puck i den planlagte zone, kontrollere aflæsninger uden for zonen, udløse softwaren konsekvent og holde tagget og pucken egnede til oplevelsen.
Puckens eller spillestedets ejer bør godkende enhver fysisk ændring og sikkerhedsbeslutning. Vi kan hjælpe med valg af tag og RFID-kvalificering, men vi kan ikke udlede disse godkendelser ud fra en prøvelæsning.
Prøv RFID-tagmulighederne i din rigtige hockeyopsætning
Et skjult puck-tag skal fungere omkring is, målstrukturen, andre pucke og læserzonen – ikke bare på et skrivebord. Fortæl os, hvordan pucken er bygget, og hvor triggeren skal ske, så du kan sammenligne en vandtæt etiket med mindre tagformater, før du binder dig til den fulde oplevelse.
Ansøg om gratis UHF hockey-puck-detektionsprøver
Vi kan forberede et målrettet prøvesæt med PET4015 som det vandtætte udgangspunkt og H2515 eller M30, når pladsen er trang. Vi kan også forberede unikke EPC'er, så hver prøve nemt kan knyttes til en puck-post under prototypen.
UHF-tag-prøverne er gratis. Du skal kun dække forsendelsen.
